• Холодные потолки



    Использовать капиллярные маты на потолке возможно в следующих случаях:

    • Оштукатуренные потолки
    • Металлические кассетные потолки
    • Гипсокартонные потолки



    Оштукатуренные потолки

    Капиллярные маты крепятся на потолке в слое шпатлёвки или штукатурки толщиной не более 10 мм.

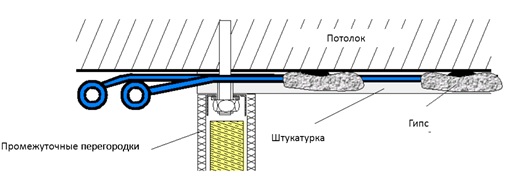

    Принцип укладки капиллярных матов в оштукатуренные потолки:

     Оштукатуренные потолки

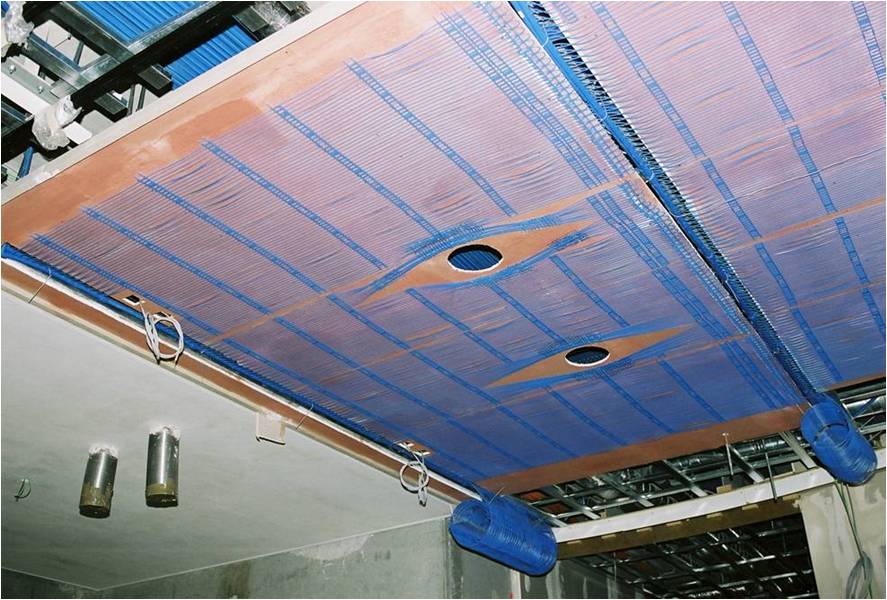

    Капиллярные маты фиксируются на потолке при помощи клейкой ленты, строительного степлера или саморезов.

     ХОЛОДНЫЕ ПОТОЛКИХОЛОДНЫЕ ПОТОЛКИ

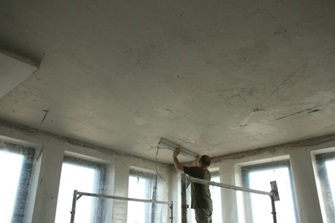

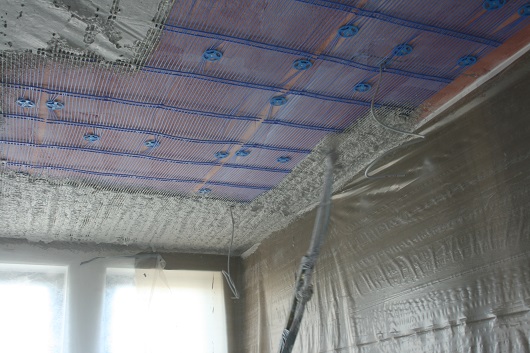

    Нанесение двух последовательных слоёв штукатурки на гипсокартонный потолок и выравнивание

     ХОЛОДНЫЕ ПОТОЛКИ

    ХОЛОДНЫЕ ПОТОЛКИ

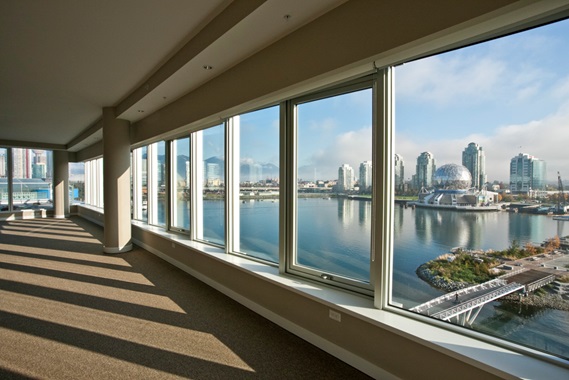

    Готовый оштукатуренный потолок

     ХОЛОДНЫЕ ПОТОЛКИ



    Металлические кассетные потолки

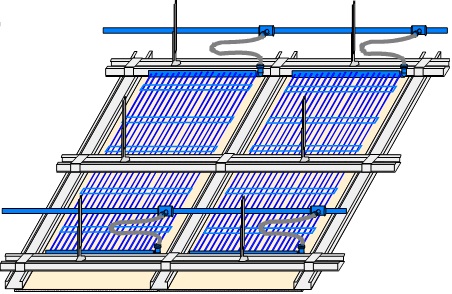

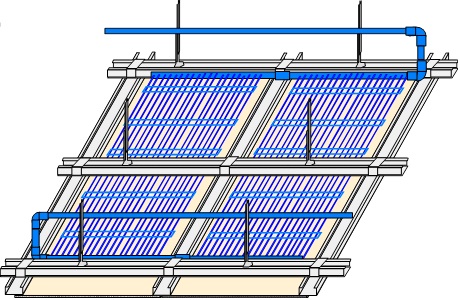

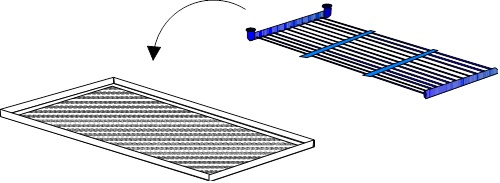

    Принцип укладки капиллярных матов в потолочную кассету

     Металлические кассетные потолки

    Металлические кассетные потолки

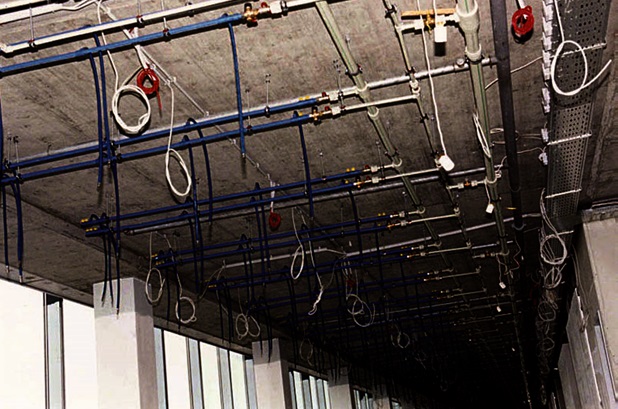

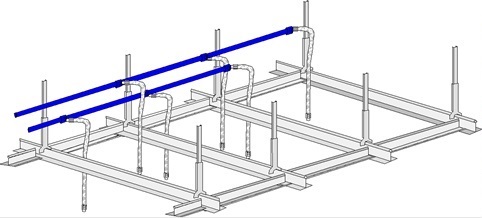

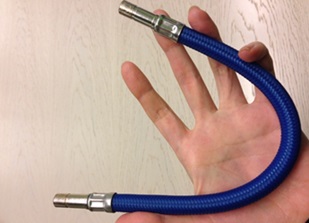

    Монтаж гибких подводов и соединения с коллектором

     Монтаж гибких подводов и соединения с коллектором

    Монтаж гибких подводов и соединения с коллекторомМонтаж гибких подводов и соединения с коллектором

    Монтаж гибких подводов и соединения с коллектором

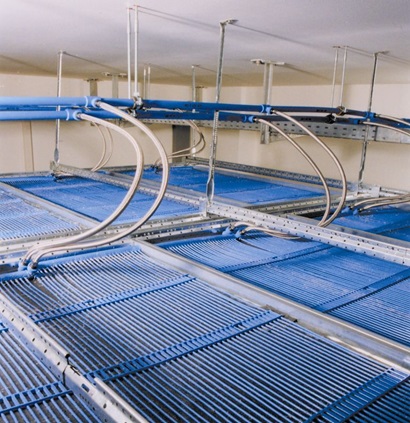

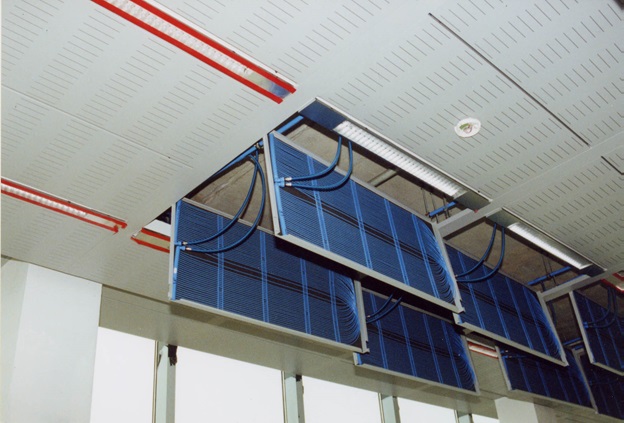

    Монтаж кассет к потолку и подключение коллекторов

    Монтаж кассет к потолку и подключение коллекторов

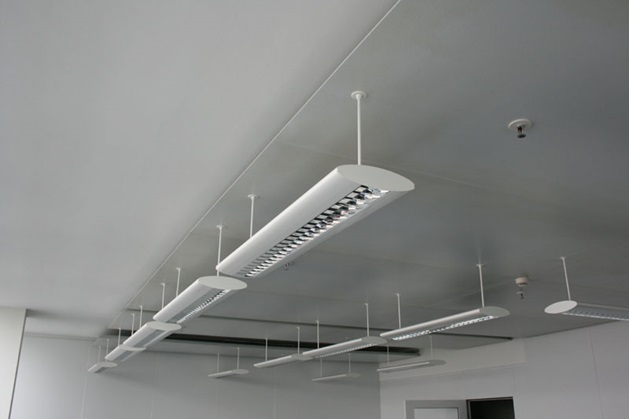

    Готовый металлический кассетный потолок

    Готовый металлический кассетный потолок



    Гипсокартонные потолки

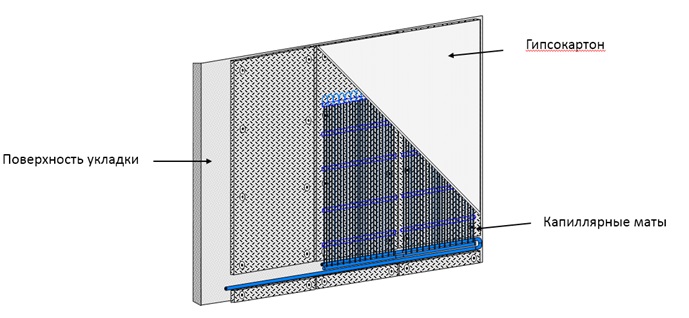

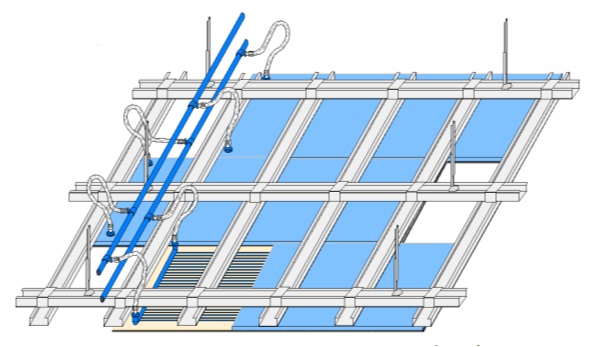

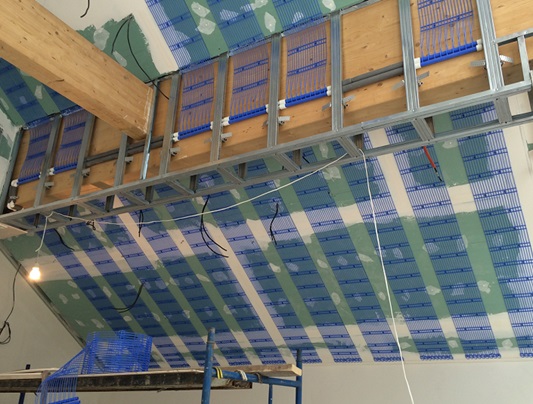

    Вариант монтажа капиллярных матов за гипсокартон

    Использование гибких подводов для соединения с коллектором

    Гипсокартонные потолки

    Использование спаянного коллектора

     Гипсокартонные потолки

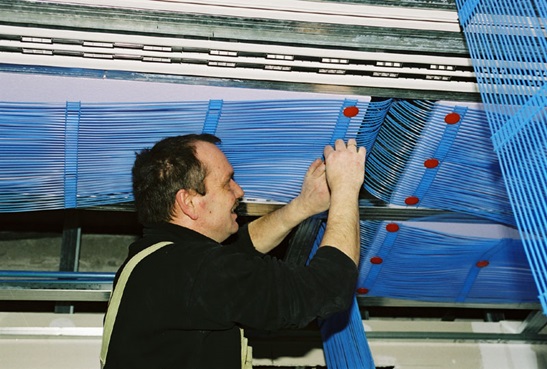

    Укрепление матов перед монтажом панелей гипсокартона

    Гипсокартонные потолки

    Укрепление матов поверх панели гипсокартона

    Гипсокартонные потолки

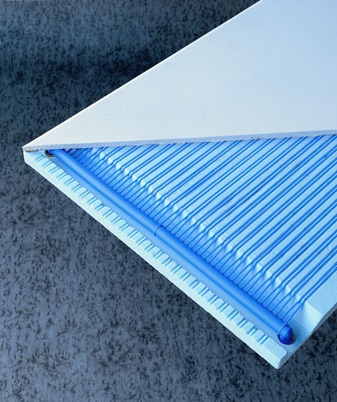

    Вариант монтажа с использованием готовых гипсокартонных блоков

    Вариант монтажа с использованием готовых гипсокартонных блоков

    Между двумя листами гипсокартона уложен капиллярный мат и прессованный пенопласт слоем слоем 3 см. См. Каталог капиллярных матов BeKa TYPE B.G

    Вариант монтажа с использованием готовых гипсокартонных блоков

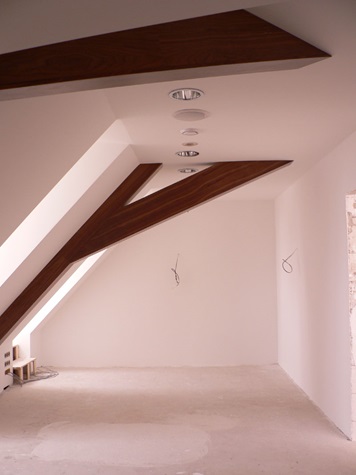

    Готовые гипсокартонные потолки

    Готовые гипсокартонные потолки

    Тёплые полы

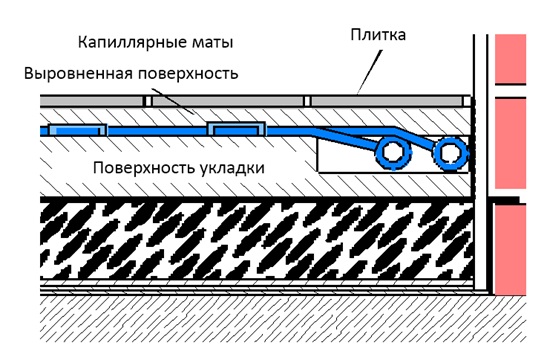

    Принцип монтажа капиллярных матов для обогрева полов

    Принцип монтажа капиллярных матов для обогрева полов

    Подготовка и монтаж капиллярных матов для обогрева полов

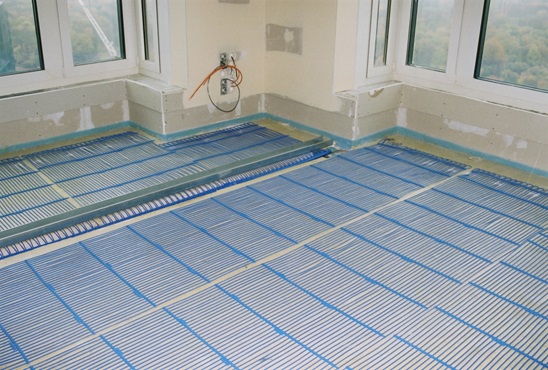

    Укрепление капиллярных матов на полах при помощи клейкой ленты

     Укрепление капиллярных матов на полах при помощи клейкой ленты

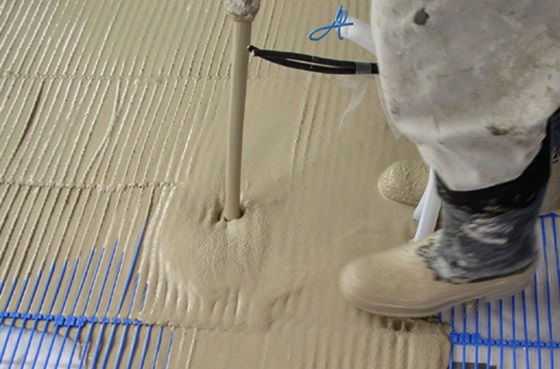

    Заливка самовыравнивающегося слоя бетона

    Заливка самовыравнивающегося слоя бетона

    Холодные/тёплые стены



    Охлаждение и обогрев стен

    Монтаж капиллярных матов на стену производится под штукатурку, гипсокартон или готовыми гипсокартонными блоками

     Охлаждение и обогрев стен

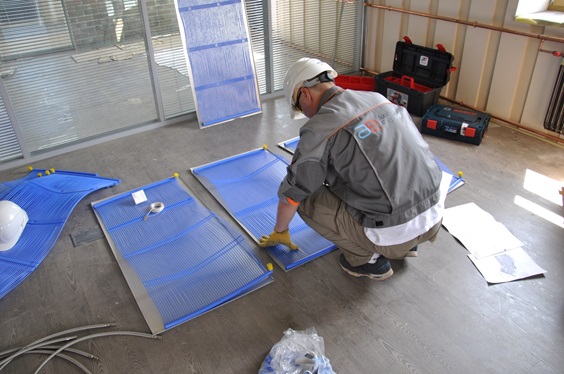

    Подготовка и монтаж капиллярных матов на поверхность стен

    Закрепление капиллярных матов на стенах.

    Закрепление капиллярных матов на стенах.

    Подключение коллекторов и подготовка перед оштукатуриванием стен

    Подключение коллекторов и подготовка перед оштукатуриванием стен

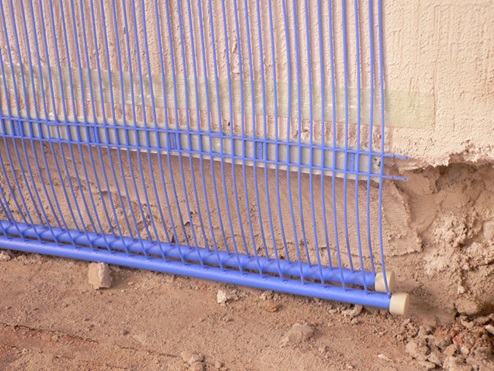

    Монтаж капиллярных матов на поверхность стен
    Укрепление капиллярных матов на стенах с помощью клейкой ленты, винтов или строительного степлера.

    Укрепление капиллярных матов на стенах с помощью клейкой ленты, винтов или строительного степлера.

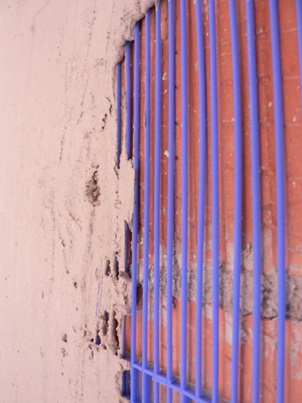

    Оштукатуривание стен

     Оштукатуривание стенИспользование капиллярных матов на поверхности стен

    Использование капиллярных матов на поверхности стен

    Геотермальные коллекторы

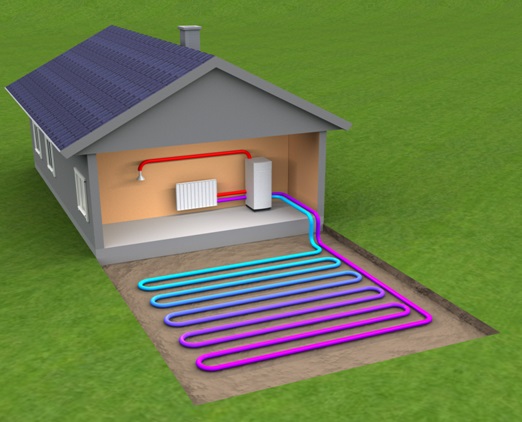

    Принцип укладки капиллярных матов в грунтовом геотермальном коллекторе

    Горизонтальный геотермальный коллектор

    Горизонтальный геотермальный коллектор

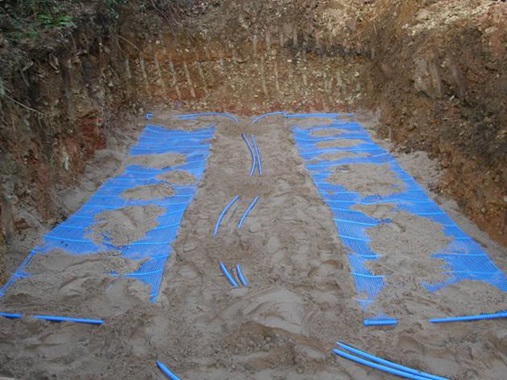

    Монтаж капиллярных матов в горизонтальном грунтовом коллекторе

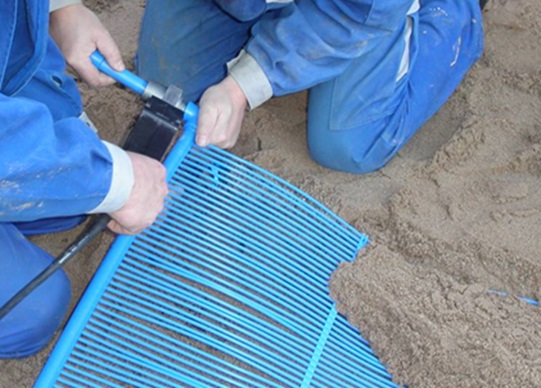

    Подключение капиллярных матов к коллектору

    Подключение капиллярных матов к коллектору

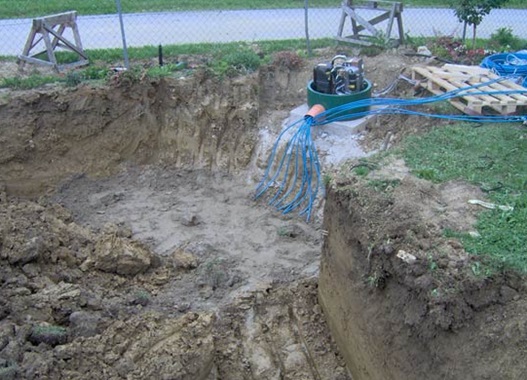

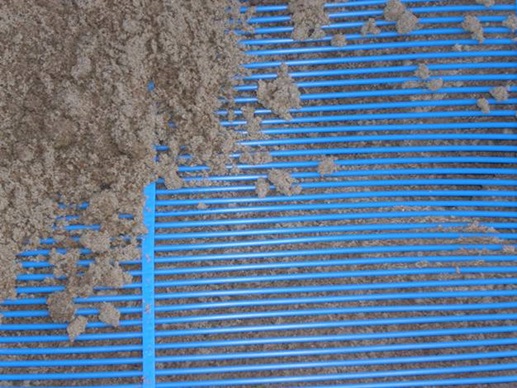

    Погружение конструкции в грунт

    Погружение конструкции в грунт

    Горизонтальный грунтовый коллектор

    Горизонтальный грунтовый коллектор

    Подключение коллектора

    Подключение коллектора

    Бетонные перекрытия



    Бетон и железобетонные конструкции

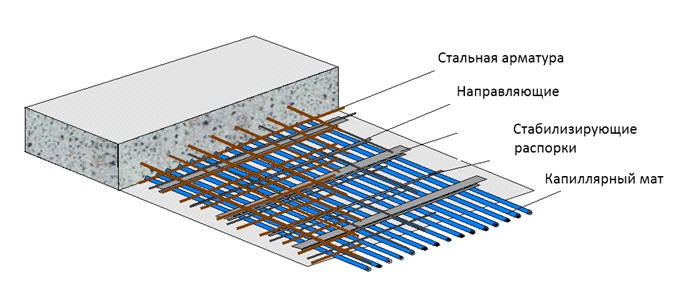

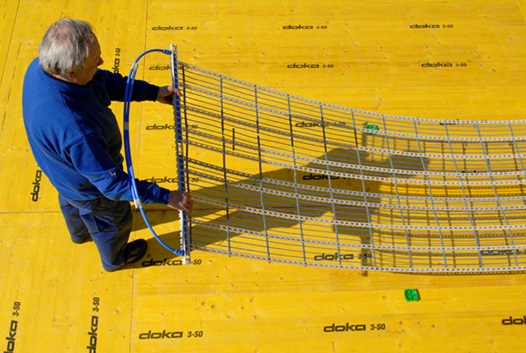

    Принцип монтажа капиллярных матов в бетонные перекрытия

    Принцип монтажа капиллярных матов в бетонные перекрытия

    Вариант монтажа капиллярных матов в бетонные перекрытия

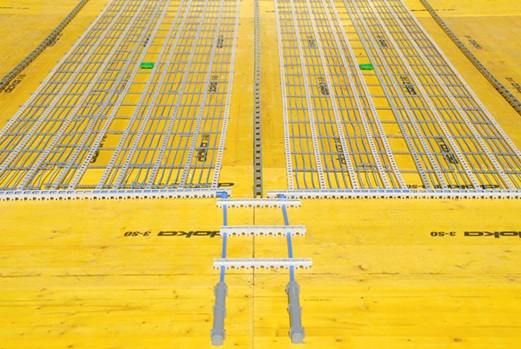

    Укрепление матов металлическими направляющими

    Укрепление матов металлическими направляющими

    Укладка и подключение коллекторов и гибких подводов

    Укладка и подключение коллекторов и гибких подводов

    Крепление матов металлическими направляющими

    Крепление матов металлическими направляющими

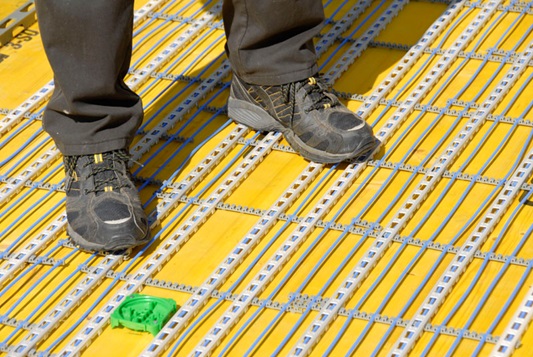

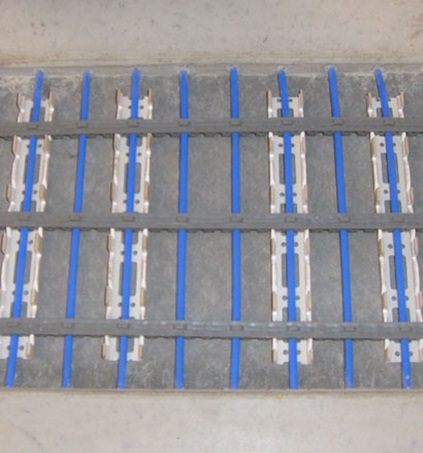

    Специальные крепления-распорки позволяют надёжно закрепить мат и не повредить его при заливке бетона

    Специальные крепления-распорки позволяют надёжно закрепить мат и не повредить его при заливке бетона

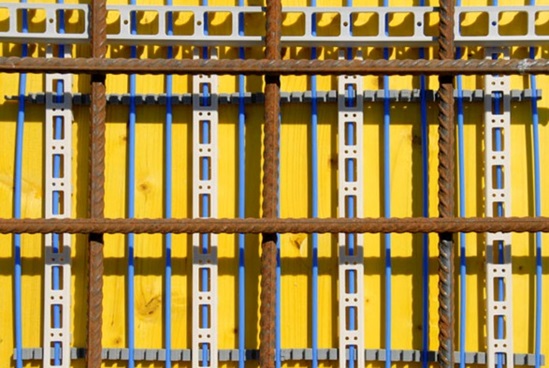

    Укладка стальной арматуры

    Укладка стальной арматуры

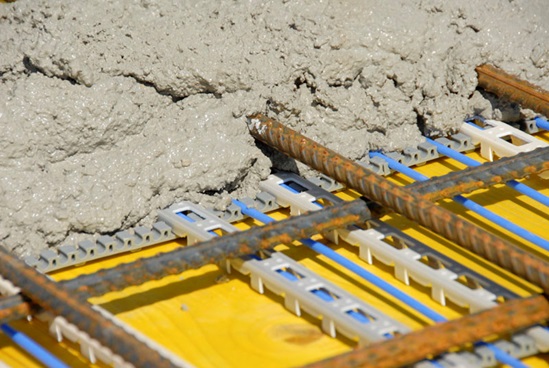

    Заливка бетона

    Заливка бетона



    Вариант подготовки готовых бетонных блоков на производстве

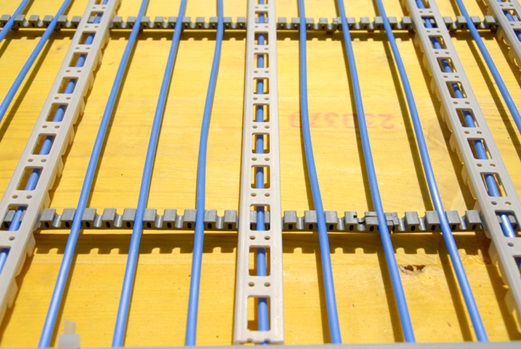

    Подготовка капиллярных матов для бетонного блока с металлическими направляющими

    Подготовка капиллярных матов для бетонного блока с металлическими направляющимиПодготовка капиллярных матов для бетонного блока с металлическими направляющими

    Укладка капиллярных матов в форму для заливки бетона

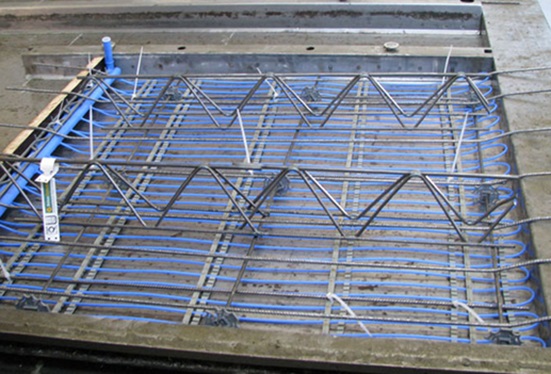

    Укладка стальной арматуры

    Укладка стальной арматуры

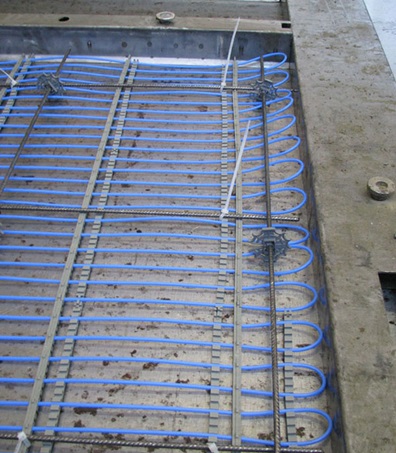

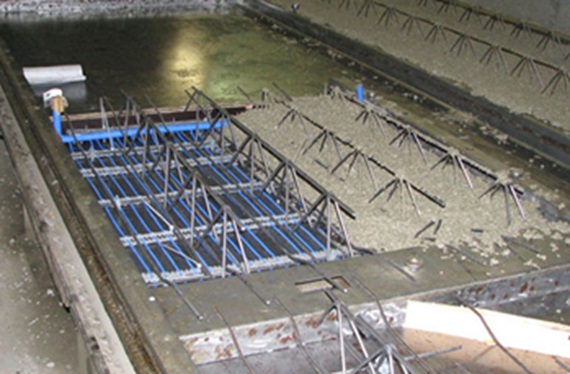

    Укладка бетона в форму

    Укладка бетона в форму

    Использование капиллярных матов для температурного контроля в бетонных перекрытиях

    Использование капиллярных матов для температурного контроля в бетонных перекрытиях



    Нестандартные проекты



    Применение в тепличном хозяйстве

    Использование капиллярно-трубчатой технологии для поддержания комфортной температуры редких видов растений в условиях оранжереи

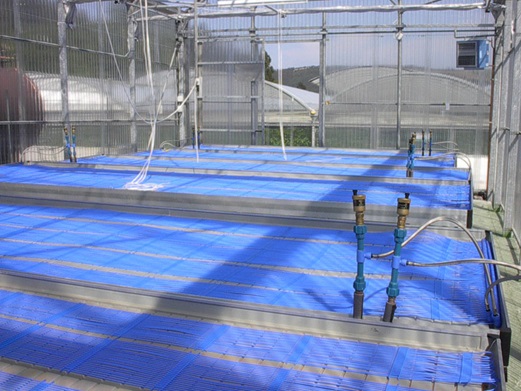

    Укладка капиллярных матов на пол

    Укладка капиллярных матов на пол

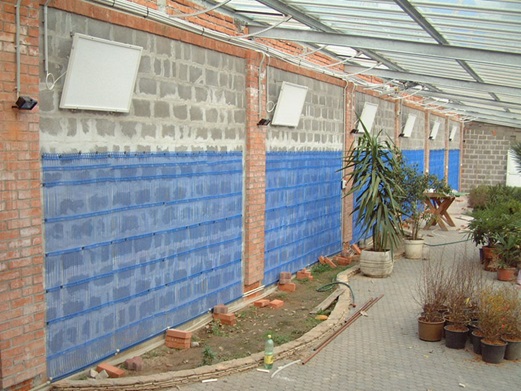

    Монтаж капиллярных матов на стены открытым способом

    Монтаж капиллярных матов на стены открытым способом



    Применение на любых изогнутых поверхностях

    Использование технологии для поддержания комфортной температуры для редких видов животных в вольерах Берлинского зоопарка

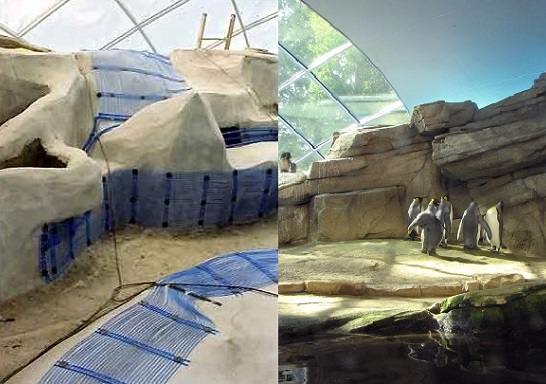

    Монтаж капиллярных матов на стены и полы охлаждаемого вольера для королевских пингвинов

    Монтаж капиллярных матов на стены и полы охлаждаемого вольера для королевских пингвинов



    Применение капиллярных матов открытым способом

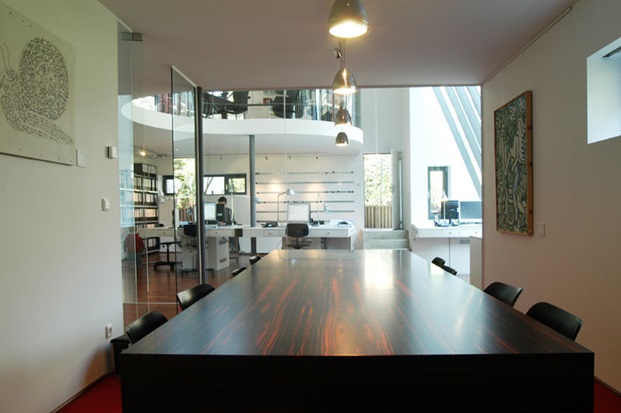

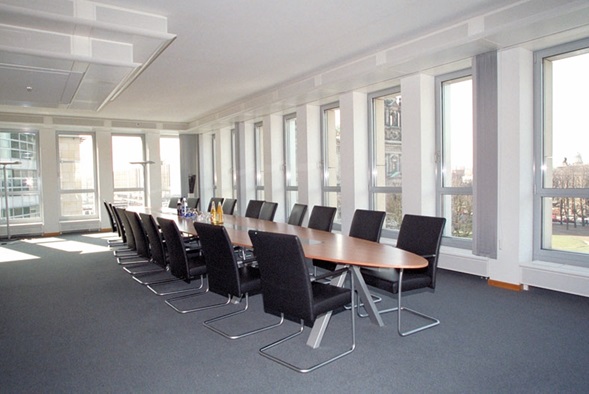

    Использование технологии для охлаждения офисного помещения

    Использование технологии для охлаждения офисного помещения

    Использование технологии для охлаждения офисного помещения

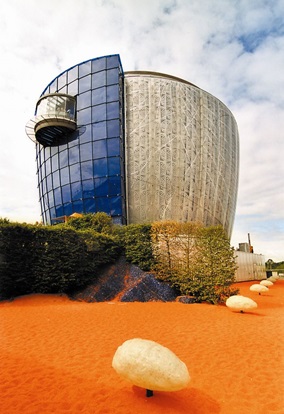

    Использование технологии на «EXPO 2000» в выставочном павильоне
    «Duales System». Гановер, Германия

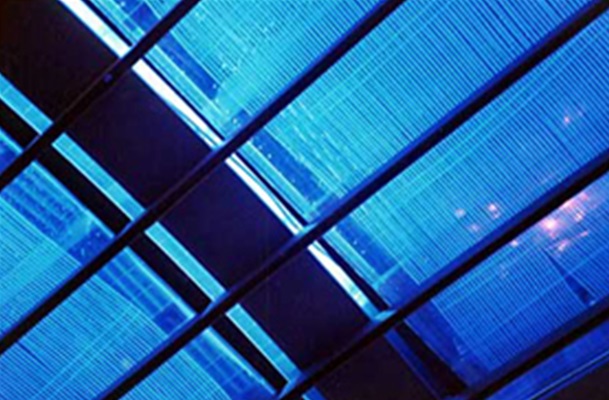

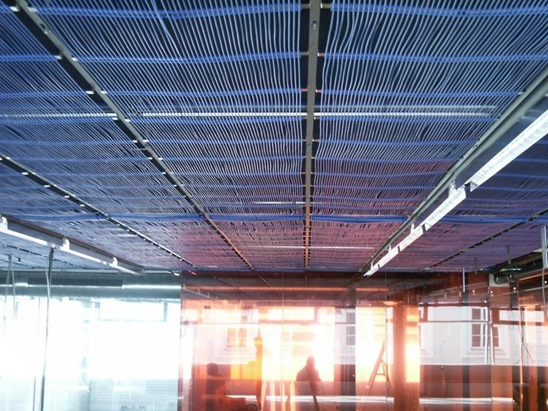

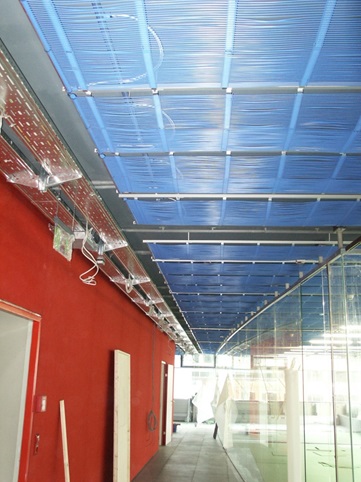

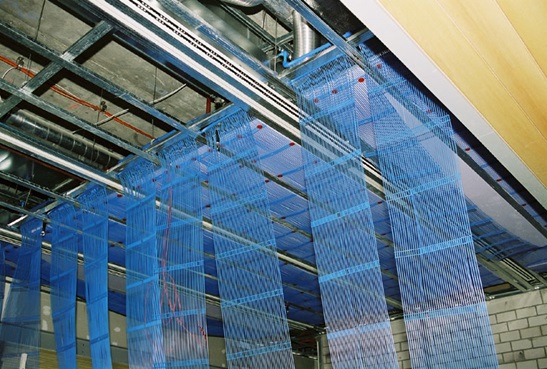

    Монтаж открытым способом на металлические направляющие

    Монтаж открытым способом на металлические направляющие

    Монтаж открытым способом на металлические направляющие



    Применение в оздоровительном центре

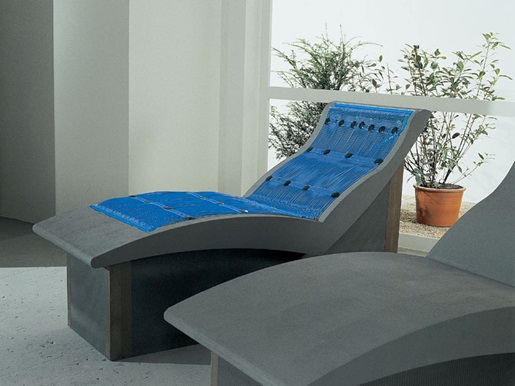

    Использование технологии для обогрева специальных шезлонгов для релаксации

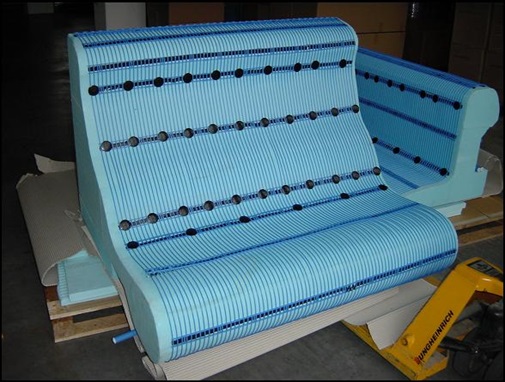

    Монтаж капиллярных матов в спинки шезлонгов открытым способом

    Монтаж капиллярных матов в спинки шезлонгов открытым способом

    Монтаж капиллярных матов в спинки шезлонгов открытым способом

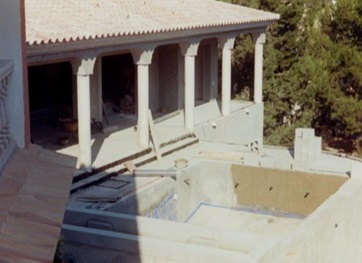

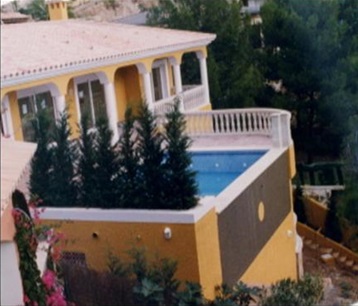

    Применение в открытом бассейне

    Использование технологии для обогрева бассейна

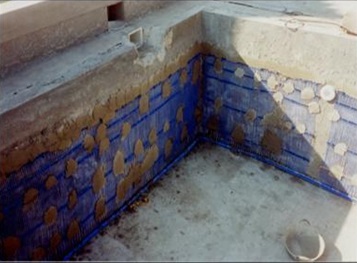

    Монтаж капиллярных матов на стенки и дно открытого бассейна

    Монтаж капиллярных матов на стенки и дно открытого бассейна

    Монтаж капиллярных матов на стенки и дно открытого бассейна

    Монтаж капиллярных матов на стенки и дно открытого бассейна
